Shenzhen MATCHINGIC Technology Co., Ltd a fost fondată în 2010, compania aderă întotdeauna la conceptul de talent este bogăția companiei, în anii de piață perfecționat, a format un grup de personal întreprinzător, inovator, extinzând în același timp cota de piață la domiciliu și în străinătate, compania continuă să optimizeze procesele interne de afaceri, să îmbunătățească vânzările internaționale și afacerile de achiziții publice, să adere numai la bunurile originale, să aprofundeze nivelul de servicii pentru clienți, și-a format treptat propriile avantaje ale industriei.
De ce să ne alegeți
Produse de calitate
Produsele noastre sunt de înaltă calitate și îndeplinesc toate standardele cerute din industrie. Folosim tehnologie avansată și echipamente moderne pentru a ne asigura că produsele noastre sunt de cea mai înaltă calitate.
Timp de răspuns rapid
Avem un proces de producție simplificat care asigură timpi de livrare rapidi. Putem produce și livra rapid clienților, făcându-i o alegere excelentă pentru proiecte cu termene limită strânse.
Echipa profesionista
Avem o echipă de profesioniști tehnici cu înaltă calificare, care sunt întotdeauna gata să ajute cu orice probleme tehnice pe care le pot avea clienții. Fabrica oferă asistență tehnică cuprinzătoare, inclusiv asistență pentru proiectare, selecție de produse și asistență pentru aplicații.
Servicii de calitate
Oferim servicii de înaltă calitate care îndeplinesc cele mai înalte standarde din industrie. Urmăm cele mai bune practici în procesele noastre de lucru și aderăm la măsuri stricte de control al calității pentru a ne asigura că oferim cele mai bune rezultate clienților noștri.

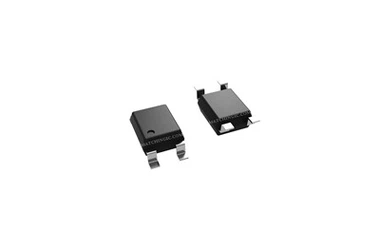

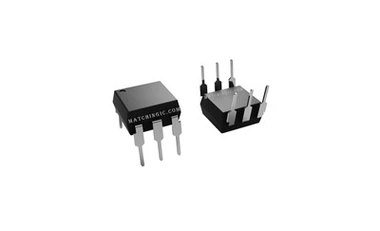

Un izolator optic este un dispozitiv electronic care poate fi folosit pentru a trece informații între o diodă fără a trece un curent electric. Deoarece nu este nevoie să treceți direct tensiunea sau curentul între intrările și ieșirile dintr-un circuit izolator optic, aceste componente pot fi utilizate pentru a asigura izolarea electrică în două regiuni dintr-un PCB. Izolatoarele optice acționează ca un mecanism de protecție, asigurând că curenții electrici dăunători nu pot trece prin dispozitiv.
Avantajele izolatoarelor optice
Protecție împotriva interferențelor electrice
Izolatoarele optice asigură o izolare electrică completă între două componente. Acest lucru protejează dispozitivele electronice sensibile de vârfurile de tensiune, interferența electromagnetică și curenții buclei de masă.
Calitatea semnalului îmbunătățită
Izolatoarele optice ajută la îmbunătățirea calității semnalului prin reducerea cantității de zgomot introdus în semnal. Acest lucru are ca rezultat semnale mai curate și mai precise.
Durată de viață extinsă a produsului
Prin eliminarea riscului de interferență electrică, izolatoarele optice ajută la prelungirea duratei de viață a dispozitivelor electronice. Ele ajută, de asemenea, la prevenirea deteriorării componentelor sensibile, menținându-le în siguranță de supratensiuni.
Izolare sigură
Izolatoarele optice oferă un mijloc sigur de izolare electrică a două componente. Acest lucru este deosebit de important în aplicațiile în care riscul de șoc electric este mare, cum ar fi echipamentele medicale.
Fiabilitate ridicată
Izolatoarele optice sunt extrem de fiabile și durabile, făcându-le ideale pentru utilizarea în aplicații critice. Sunt mai puțin predispuse la defecțiuni și necesită mai puțină întreținere decât alte tipuri de izolatoare.
Compatibilitate largă
Izolatoarele optice sunt compatibile cu o gamă largă de dispozitive electrice și electronice, făcându-le o tehnologie de izolare versatilă. Ele pot fi utilizate atât în aplicații de curent alternativ, cât și de curent continuu.
Componentele unui izolator optic
Polarizator
Rotatorul Faraday
Analizor
Componentele unui izolator optic
01
Polarizator
Polarizatorul asigură trecerea numai luminii cu o orientare specifică a câmpului electric (polarizare). Aceasta acționează ca poarta de intrare pentru lumina care vine.
02
Rotatorul Faraday
Aceasta este partea centrală a unui izolator optic. Când este supus unui câmp magnetic, acest rotator induce o rotație în planul de polarizare al luminii care intră.
03
Analizor
Această componentă este în esență un alt polarizator. Cu toate acestea, este orientat într-un unghi astfel încât să permită trecerea luminii care vine de la rotatorul Faraday, dar blochează lumina care vine în direcția inversă.
Tipuri de izolatori optici
- Izolatoarele optice pot fi clasificate în diferite moduri:
Izolator fix de bandă îngustă
Deoarece polarizatoarele lor nu sunt reglabile, izolarea maximă este realizabilă numai la lungimea de undă proiectată. Izolarea maximă într-un izolator fix de bandă îngustă este de aproximativ 30-35 dB.
Izolator reglabil
Acești izolatori permit izolarea la diferite lungimi de undă fie prin rotirea polarizatorului de ieșire, fie prin reglarea câmpului magnetic în rotatorul Faraday prin mișcarea fizică a magnetului. Izolatoarele reglabile au, de asemenea, o izolație maximă de aproximativ 30-35 dB, dar pot fi utilizate în intervale mai largi de lungimi de undă.
Izolator fix de bandă largă
Cu aceste componente optice este posibil să se obțină lățimi de bandă de izolare mai mari. Izolarea maximă este similară cu tipurile anterioare, dar pentru un interval mai mare de lungimi de undă.
Izolator tandem
Acești izolatori combină două rotatoare Faraday. Rotatoarele împart un polarizator central și pot atinge niveluri ridicate de izolare de până la 60 dB, dar de obicei au transmisie mai scăzută.
Izolator de spațiu liber
Acești izolatori sunt utilizați în transmițătoarele optice de mare viteză sau în laserele cu pompă care trebuie să fie izolate de lumina inversă. Izolatoarele de spațiu liber oferă performanțe excelente cu izolare ridicată și pierderi de inserție reduse. Ele pot fi dependente de polarizare sau independente de polarizare.
Principiul de funcționare al izolatorilor optici
Un izolator optic funcționează prin preluarea unui semnal electric de intrare și conversia acestuia într-un semnal luminos folosind o diodă emițătoare de lumină, care funcționează în general în spectrul infraroșu apropiat. Apoi, în cadrul aceluiași dispozitiv, un dispozitiv sensibil la lumină, cum ar fi o fotodiodă, un fototranzistor sau un tranzistor fotodarlington, transformă semnalul luminos înapoi într-un semnal electric. Acest lucru oferă o barieră în calea oricăror tranzitorii de tensiune sau niveluri de supratensiune care apar la intrare de a afecta circuitul electric de la ieșirea optoizolatorului. Componentele sunt sigilate într-un pachet opac pentru a preveni interferențele luminii externe.
Există multe tipuri diferite de circuite optoizolatoare care sunt utilizate pe scară largă în sistemele de comunicații, control și monitorizare în care semnalele de date ar putea oferi un punct de intrare pentru tensiuni dăunătoare pentru a deteriora un dispozitiv. Ele sunt deosebit de utile în cazul în care cablurile lungi de date care ar putea fi susceptibile la tranzitorii de tensiune induse sau supratensiunile planului de masă intră într-un dispozitiv electronic care conține componente semiconductoare sensibile.
Clasificări ale izolatorilor optici
Există două clasificări majore ale izolatoarelor optice:Izolatoare în linie (izolatoare cu fibră optică) și izolatoare pentru spațiu liber. Izolatoarele de fibră optică în linie sunt proiectate în mod coadă. Adică vin cu cablu și conectori de fibră optică încorporate, astfel încât să poată fi integrate direct într-un sistem de fibră optică. Izolatoarele de spațiu liber, în schimb, nu au un sistem de conectare integral. Acestea trebuie montate direct pe obiectul care are nevoie de izolare.
Tipuri de izolator optic și funcționarea lor
Un izolator optic, în special un izolator Faraday, este un dispozitiv care transmite lumina într-o anumită direcție în timp ce elimină reflexia și retrodifuziunea în orice stare polarizată. În general, este clasificat în două categorii - izolatori optici sensibili la polarizare și izolatori optici insensibili la polarizare. După cum le-am menționat deja ca izolatori Faraday, este evident că folosesc efectul Faraday al cristalului magneto-optic.
Tipuri de izolator optic și funcționarea lor
Un izolator optic, în special un izolator Faraday, este un dispozitiv care transmite lumina într-o anumită direcție în timp ce elimină reflexia și retrodifuziunea în orice stare polarizată. În general, este clasificat în două categorii - izolatori optici sensibili la polarizare și izolatori optici insensibili la polarizare. După cum le-am menționat deja ca izolatori Faraday, este evident că folosesc efectul Faraday al cristalului magneto-optic.
Izolatori optici sensibili la polarizare:
Acestea sunt cele mai simple izolatoare Faraday care funcționează numai atunci când fasciculul de intrare are o polarizare liniară ghidată.
Lucru:
Funcționarea lor este simplă, în care un fascicul polarizat este trecut prin primul polarizator cu pierderi minime, apoi trece prin rotatorul Faraday de 45 de grade și, în cele din urmă, trece prin al doilea polarizator cu axa de transmisie rotită cu 45 de grade pentru a se asigura că pierderile de transmisie sunt cât mai jos posibil.
Când această lumină este reflectată înapoi în portul de ieșire cu starea de polarizare nemodificată, va trece complet prin polarizatorul de ieșire, dar datorită direcției de polarizare rotite la 45 de grade, lumina va fi blocată la polarizatorul de intrare sau poate fi trimisă la ieșire separată. port. În cazul în care unghiul de rotație al rotatorului se abate de la 45 de grade din orice motiv, cum ar fi erori de fabricație, gradul de izolare ar fi redus. Problema este că avem întotdeauna nevoie de un izolator cu izolație ridicată, care poate fi redusă în aceste tipuri de izolatoare din mai multe motive.
Izolatori optici insensibili la polarizare:
Un izolator optic insensibil la polarizare este dispozitivul care funcționează pentru polarizarea arbitrară a fasciculului de intrare. Deoarece multe fibre nu mențin polarizarea, astfel de dispozitive sunt adesea potrivite și necesare în contextul fibrei optice. În plus, sistemele de comunicații cu fibră optică sunt operate cu o stare de polarizare arbitrară, așa că trebuie să utilizați izolatoarele Faraday și alte componente care pot face față stării de polarizare nedefinite.
Principiu:
Principiul de bază al izolatorului optic PI este separarea spațială a componentelor de polarizare ortogonală ale fasciculului I/P cu ajutorul unui polarizator. Apoi, trimiteți-le prin rotatorul Faraday și combinați din nou componentele în al doilea polarizator.
Lucrul de remarcat aici este că izolatorul optic insensibil la polarizare nu păstrează starea de polarizare, deoarece există o schimbare de fază relativă nedefinită între cele două componente ale polarizării. Această schimbare de fază depinde de temperatură și lungime de undă.
Acești izolatori sunt utilizați pe scară largă în industria telecomunicațiilor și în diverse alte aplicații în tehnologia laser. Se caracterizează prin izolare ridicată, pierderi reduse de inserție și stabilitate excelentă la temperatură. Pe piață, aceste izolatoare sunt disponibile în diferite lungimi de undă și lățimi de bandă.
,
Specificații importante atunci când alegeți izolatori optici
Tensiunea de izolare este diferența maximă de tensiune nominală care poate fi prezentă între LED și senzorul de lumină. Această tensiune de izolare este guvernată de construcția dispozitivului optoizolator în sine și de factorii din afara dispozitivului. O defecțiune internă va avea loc atunci când tensiunea de la elementul sursă de lumină al dispozitivului se arcuiește către elementul senzor de lumină. În mod similar, o defecțiune externă va avea loc atunci când tensiunea de la pinul de intrare al dispozitivului se arcuiește către un pin de ieșire. Acest lucru este afectat de designul PCB, care este modul în care urmele pentru intrări și ieșiri sunt direcționate și separate și de condițiile de mediu din jurul dispozitivului. Tensiunea la care se va produce arcul va depinde de temperatură, umiditate, distanța de separare, presiune și prezența contaminanților din aer. Distanța și umiditatea sunt cei mai importanți factori.
În cazul în care un circuit optoizolator este utilizat pentru a decupla planurile de masă sau intrările de detectare a tensiunii, rata de schimbare a semnalului izolat este relativ neimportantă. Cu toate acestea, acolo unde optoizolatorul este utilizat pentru a decupla legăturile de date și liniile de comunicații, debitul dispozitivului devine esențial. Rețineți că rata de date realizabilă pentru orice circuit optoizolator va depinde de modul în care este încărcată ieșirea și afectată de temperatură. Studiați foaia de date foarte atent dacă izolați legături rapide de date.
Merită menționat faptul că izolatoarele de rețea pasive standard sunt disponibile pentru rețelele Ethernet cu fir care utilizează inducția electromagnetică pentru a oferi o barieră neconductoare electric, fără a necesita o sursă de alimentare externă. Implementarea unui circuit optoizolator poate să nu fie întotdeauna cea mai potrivită soluție, dar această decizie va depinde de circumstanțele dumneavoastră individuale.
Ca și în cazul oricărui dispozitiv semiconductor, fotodioda folosită în optoizolator va avea un element de neliniaritate în relația dintre intrare și ieșire, care poate distorsiona semnalul care trece prin izolator. Asigurarea că fotodioda este polarizată și operată în domeniul său liniar, evitând regiunile de tăiere sau de saturație, va reduce acest efect într-o oarecare măsură. Orice neliniaritate reziduală va fi deosebit de vizibilă acolo unde optoizolatoarele sunt utilizate pentru a decupla semnalele analogice.
Optoizolatoarele analogice de specialitate au fost dezvoltate cu neliniaritate minimă. De obicei, folosesc două fotodiode conectate la un amplificator operațional. O fotodiodă funcționează ca de obicei, în timp ce al doilea dispozitiv cu performanțe de neliniaritate identice se află în bucla de feedback a amplificatorului pentru a compensa prin anularea neliniarităților.
Raportul de transfer al curentului (CTR) este raportul dintre curenții LED și senzori, câștigând efectiv dispozitivul și reflectând eficiența acestuia. Optoizolatoarele cu un CTR scăzut vor necesita mai mult curent pentru a conduce LED-ul pentru a crea suficient curent la fototranzistor pentru o anumită sarcină de ieșire.
CTR-ul nu este constant, dar depinde de curentul de intrare care intră în componentă. CTR-ul va varia, de asemenea, în funcție de fiecare componentă, temperatura acesteia și vechimea acesteia, așa că este esențial să selectați un dispozitiv care oferă CTR-ul necesar la temperatura nominală maximă și durata maximă de funcționare a dispozitivului pe care optoizolatorul îl va folosi. Toleranțele de fabricație ale componentelor pot duce la game largi de CTR în cadrul aceluiași lot de componente, astfel încât proiectarea trebuie să funcționeze pe baza CTR-ului minim menționat în fișa de date. Toți acești factori pot face dificilă alegerea dispozitivului optim.
Putere
Ultimul factor de avut în vedere este cerințele de putere ale circuitului optoizolatorului însuși și gestionarea căldurii generate de componentă din cauza pierderilor. Componentele de bază pot fi relativ ineficiente și pot genera niveluri semnificative de energie termică care trebuie gestionate în mod corespunzător, mai ales că performanța optoizolatorului în sine va fi afectată negativ de efectele de încălzire. Când proiectați configurația circuitului, amintiți-vă să păstrați urmele de intrare în circuitul optoizolatorului separat în mod corespunzător de toate celelalte urme, în special de pământ și planuri de putere, pentru a preveni cuplarea capacitivă sau inductivă a tranzitorilor între urme.
Instrucțiuni pentru construirea unui izolator optic
Instrucțiuni pentru construirea unui izolator optic
1. Montați divizorul de fascicul cub de polarizare în cubul de montare C.
2. Conectați cilindrul rotativ dublu tată C-Mount la cubul C-Mount din partea portului transmis al separatorului de fascicule.
3. Montați placa ondulată în suportul gros al obiectivului C-Mount.
4. Atașați placa de undă montată la cilindrul rotativ dublu tată C-Mount. Orientați placa de undă la 45 de grade față de axa de transmisie a separatorului de fascicul cub polarizant.
5. Finalizați alinierea introducând un fascicul laser și blocați poziția unghiulară a cilindrului rotativ dublu tată C-Mount odată ce este atinsă izolarea maximă a fasciculului.
Specificațiile izolatoarelor optice
Specificațiile importante pentru izolatoarele optice includ lungimea de undă centrală, izolarea, pierderea de inserție și pierderea dependentă de polarizare. Lungimea de undă centrală este centrul intervalului de lungimi de undă în care izolatorul este proiectat să funcționeze optim. Această caracteristică este de obicei măsurată în nm. Izolarea, măsurată în general în decibeli (db), este o măsură a cât de eficient sunt prevenite reflexiile înapoi și gradul în care izolatorul poate transmite. Pierderea prin inserție este atenuarea cauzată de inserarea unei componente optice. Pierderea dependentă de polarizare este atenuarea cauzată de polarizare.
Aplicații ale izolatoarelor optice
Datorită capacităților lor unice, izolatoarele optice găsesc o gamă largă de aplicații în sistemele optice extrem de avansate de astăzi. Unele dintre cele mai răspândite aplicații includ:
Sisteme laser:Sistemele laser de mare putere folosesc adesea izolatori optici pentru a preveni feedback-ul dăunător la sursa laser. Izolatorul optic permite luminii de ieșire să ajungă la țintă, dar blochează orice lumină reflectată să ajungă la sursa laser.
Comunicații prin fibră optică:În rețelele cu fibră optică, izolatoarele optice protejează receptoarele sensibile de semnalele care ar putea fi reflectate înapoi de-a lungul fibrei. Ele sunt, de asemenea, utilizate în amplificatoarele optice pentru a preveni feedback-ul și oscilațiile nedorite.
Senzori optici:În senzorii optici, izolatorii sunt utilizați pentru a elimina efectele reflexiilor din spate sau ale împrăștierii obiectului măsurat, care ar putea interfera cu măsurarea.
Viitorul izolatorilor optici
Pe măsură ce tehnologia optică continuă să avanseze, cererea de izolatoare optice este proiectată să crească. În special în domenii precum calculul cuantic și nanofotonica, unde controlul luminii este de cea mai mare importanță, rolul izolatorilor optici va fi probabil accentuat și mai mult. Mai mult, cu cercetarea și dezvoltarea continuă în știința materialelor, pot fi realizate izolatoare optice mai eficiente și miniaturizate, deschizând calea pentru sisteme optice mai avansate, de mare viteză și integrate.
