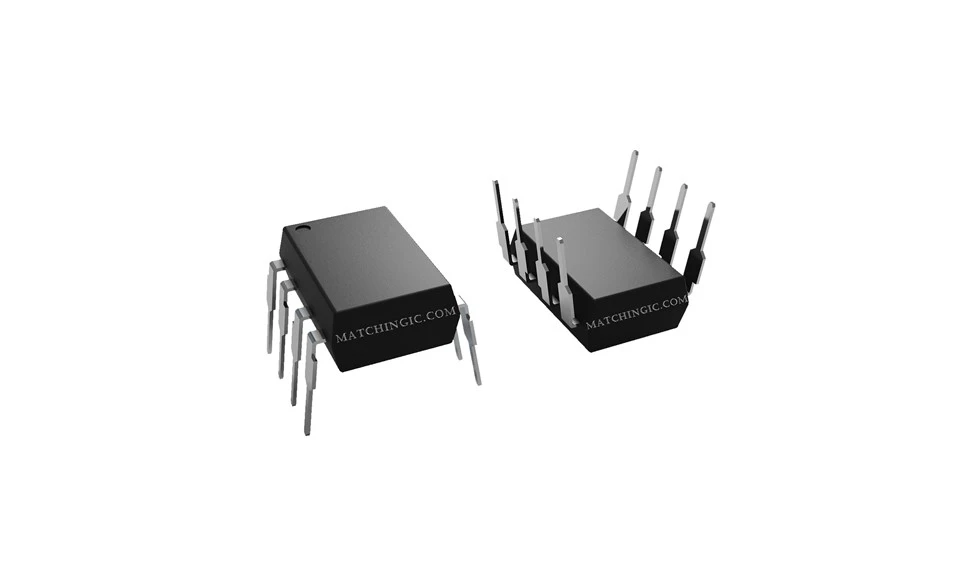

TLPN137(F) CUPLUG IC CUPLUG IEȘIRE LOGICĂ HS/LOGICĂ DE MARE VITEZĂ
Descriere
Parametrii tehnici
Produse înrudite:
|
Produc. Part |
TLPN137(D4TP1,S |
TLPN137(F) |
TLPN137(S) |
TLPN137(TP1,S) |
|
Stoc |
40000 |
40000 |
40000 |
40000 |
|
Stare produs |
Activ |
Activ |
Activ |
Activ |
|
Numărul de canale |
1 |
1 |
1 |
1 |
|
Tensiune - Izolație |
5000Vrms |
5000Vrms |
5000Vrms |
5000Vrms |
|
Imunitate tranzitorie în modul comun (min) |
10kV/μs |
10kV/μs |
10kV/μs |
10kV/μs |
|
Tip de intrare |
DC |
DC |
DC |
DC |
|
Tip ieșire |
Colector deschis, Schottky |
Colector deschis, Schottky |
Colector deschis, Schottky |
Colector deschis, Schottky |
|
Curent - Ieșire / Canal |
50 mA |
50 mA |
50 mA |
50 mA |
|
Rata de date |
10 MBd |
10 MBd |
10 MBd |
10 MBd |
|
Întârziere de propagare tpLH / tpHL (Max) |
75ns, 75ns |
75ns, 75ns |
75ns, 75ns |
75ns, 75ns |
|
Tensiune - direct (Vf) (Tip) |
1.55V |
1.55V |
1.55V |
1.55V |
|
Curent - DC Forward (Dacă) (Max) |
20mA |
20mA |
20mA |
20mA |
|
Tensiune - Alimentare |
4.5 V ~ 5.5 V |
4.5 V ~ 5.5 V |
4.5 V ~ 5.5 V |
4.5 V ~ 5.5 V |
|
Temperatura de operare |
-40 grade ~ 85 de grade |
-40 grade ~ 85 de grade |
-40 grade ~ 85 de grade |
-40 grade ~ 85 de grade |
|
Pachet / Cutie |
SMD8 (7,62 mm) |
DIP8 (7,62 mm) |
SMD8 (7,62 mm) |
SMD8 (7,62 mm) |
|
Pachet |
Bandă și bobină (TR) |
Tub |
Bandă și bobină (TR) |
Bandă și bobină (TR) |
Aplicațies:
• Automatizarea fabricii (FA)
• Interfață digitală de mare viteză
• Instrumente de măsurare
Descriere generală:
TLPN137 constă dintr-o diodă emițătoare de lumină GaA ℓAs de mare ieșire cuplată cu fotodetectoare integrate de mare viteză și câștig ridicat. Este găzduit în pachetul DIP8. TLPN137 îi urmează lui 6N137 care a fost lansat. Caracteristicile TLPN137 sunt similare cu 6N137. TLPN137 are un scut intern Faraday care oferă o imunitate tranzitorie garantată în mod comun de ±10 kV/ µs.
